A. Pendahuluan

Hay… bertemu lagi di blog saya pada kesempatan kali ini saya akan sedikit sharing tentang langkah membuat vtp client server dan transparent yang saya dapatkan dan pelajari saat training cisco CCNA di BLC Telkom Klaten.

1. Pengertian

 VLAN Trunking Protocol (VTP) adalah protokol proprietary Cisco yang menyebarkan definisi Virtual Local Area Network (VLAN) di seluruh jaringan area lokal. Untuk melakukan ini, VTP membawa informasi VLAN ke semua switch di domain VTP. Iklan VTP bisa dikirim lebih dari 802.1Q, dan koper ISL. VTP tersedia di sebagian besar produk Cisco Catalyst Family. Dengan menggunakan VTP, setiap Catalyst Family Switch mengiklankan yang berikut ini pada port trunkalnya.

 2.Latar belakang

latar belakang saya membuat vtp dan client server dan transparent karna ikut berpartisi dalam training cisco CCNA.

 3. Maksud dan Tujuan

  ikut berpartisipasi dalam setiap materi yang diberikan oleh kakak trainer dan untuk manambah wawasan lebih luas tentang cisco.

 B. Alat dan Bahan

 Laptop software atau aplikasi cisco packet tracer

 C. Jangkau waktu pelaksanaan

  sekitar 15 menit , sesuai tingkat kefahaman dalam melakuan konfigurasinya.

D. Proses dan Tahapan Buka Aplikasi

kemudian buat topologi nya , bisa dilihat gambar nya dibawah ini.

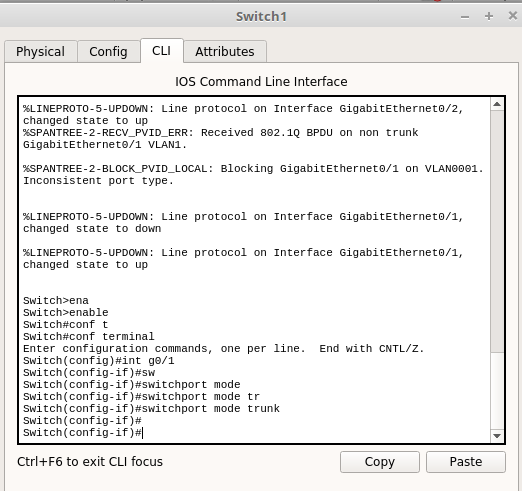

 setelah itu kita setting trunk dulu kita buka switch salah satu dulu kita setting interface nya yang akan menjadi jembatanya di sini yang menjadi jembatan adalah g0/1 (sw0,sw1 )g0/2(sw1,sw2)
setting sw0 :







 Switch>enble

Switch#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#int g0/1 [untuk sw0 g0/1dan g0/2 untuk sw1 g0/2]

Switch(config-if)#sw m tru

Switch(config-if)#sw m trunk

Switch(config-if)#

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to up

Switch(config-if)#

lakukan pada semua switch

setelah itu kita setting vtp pada sw 1 untuk server nya , lalu sw2 dan sw3

Switch#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#vtp mode server [untuk sw2 ganti saja menjadi "vtp mode transparent" dan sw3 menjadi "vtp mode clinet"

Switch(config)#

setelah itu coba membuat vlan di sw yang di jadikan server contoh
switch>en
switch#conf t
switch (config)#vlan 10
setelah itu coba cek pada sw trasparent dan clinet untuk yang mode clinet bila berhasil maka akan automatis menambah vlan nya tetapi sw yang clinet tidak bisa menambah vlan secacara manual dan harus dibuat melalui server , untuk mode transparent seharusnya tidak ada konfigurasi vlan yang bertambah karna transparent hanya bersifat meneruskan / forward

E. Kesimpulan

Untuk membuat vtp client server dan transparent itu cukup sulit , tapi kalau kita mau usaha dan belajar hal yang sangat sulit pun akan jadi mudah tinggal kita nya mau usaha dan belajar gak.

F. Referensi dan Daftar pusakan

modul cisco idn.pdf

kak Trainer kak Dewa baginda dan kak Fauzan
